Aprīkots ar profesionālu Cnc virpu kontroliera rūpnīcu. Tas ir vadošais 4 asu virpu kontrolieris (pagrieziena regulators) ar PLC ražotāju un piegādātāju.

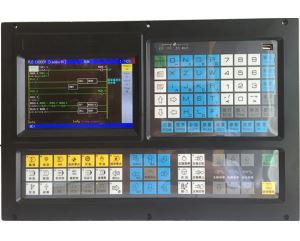

Preces ievads : 4 asu virpu kontrolieris (pagrieziena regulators) ar PLC
ECN4000TL ir 4 asu virpu kontrolieris (pagriešanas regulators), tas izmanto reāllaika daudznozaru vadības tehnoloģiju un aparatūras interpolācijas tehnoloģiju, kā arī spēj izpildīt μm līmeņa precizitātes kustības kontroli un PLC loģisko kontroli. Tas ir uzlabots CNC kustības kontrolleris ar PLC
Vadības asis: 4 asu virpu kontrolieris (pagrieziena kontrolieris) ar PLC
l Vadības ass: 4 ass (X, Z, Y, A)
l Interpolācijas ass: X, Y, Z, lineāra interpolācija; X, Y un Z trīs asis lineāra un spirāle Interpolācija, visas divas asis loka
interpolācija;
l PLC vadības asis: 4 ass
Barošanas ass funkcija: 4 asu virpu kontrolieris (pagriešanas regulators) ar PLC
l Minimālā komandu vienība: 0.001mm vai 0.0001mm var tikt izvēlēta
l Pozīcijas komandu diapazons: ± 99999999 × minimālā komandu vienība
l Ātrs ātruma ātrums: ja komandierīce ir 0.001mm, maksimālais ātrums ir 60 m / min; (0,0001 mm, maksimālais ātrums ir 24 m / min)
l Ātrā ignorēšana: F0, 25%, 50% un 100%, kopā četri līmeņi, reāllaika pielāgošana;
l Barošana novēršana: kopējais 16 līmeņi: 0 ~ 150%, reāllaika korekcija;
l Interpolācijas režīms: lineāra, loka un spirāles interpolācija un stingra pieskaršanās
l Automātiska fāze
Paātrinājuma un palēninājuma funkcija: 4 asu virpu kontrolieris (pagriešanas regulators) ar PLC
l Griešanas barošana: lineārā tipa / indeksa tipa vai priekšējā / aizmugurējā paātrinājuma vai palēnināšanās ir
selektīvs
l Ātrā šķērsošana: paātrinājums vai palēninājums lineārā tipa / indeksa tipa vai priekšā / aizmugurē ir selektīvs
l Pieskaršanās: paātrinājums vai palēninājums lineārā tipa / indeksa tipa vai priekšējā / aizmugurējā daļā ir selektīvs
l Sākuma ātrumu, beigu ātrumu un paātrinājuma un palēninājuma laiku nosaka
parametrs.
Vārpstas funkcija: 4 asu virpu kontrolieris (pagriešanas regulators) ar PLC
l Analogais spriegums 0V ~ 10V izeja divos kanālos, atbalsta divu vārpstu vadību
l Vārpstas kodētājs atgriežas vienā kanālā, var iestatīt vārpstas kodētāja izšķirtspēju (0 vai 100 p / r ~ 5000 p / r)
l Pārraides attiecība starp kodētāju un vārpstu ir: (1 ~ 255): (1 ~ 255)
l Vārpstas ātrums: tas ir norādīts ar S kodu vai PLC signālu, ātruma diapazons ir 0 rpm ~ 9999 rpm.
l Vārpstas pārslēgšana: kopā 8 līmeņi: 50% ~ 120%, reāllaika korekcija
l Spindles konstanta virsmas ātruma kontrole
l Pieskaršanās cikls / stingrs pieskaršanās
Instrumenta funkcija: 4 asu virpu kontrolieris (pagrieziena kontrolieris) ar PLC
l Instrumenta garuma kompensācija
l Instrumenta apvalka kompensācija
l Instrumentu lietošanas laiks
Precīzijas kompensācija: 4 ass virpu kontrolieris (pagrieziena kontrolieris) ar PLC
l Atgriezeniskā kompensācija
l Pamata kļūdas kompensācija atmiņas tipā
PLC funkcija: 4 asu virpu kontrolieris (pagriešanas kontrolleris) ar PLC
l PLC programma divos līmeņos, maksimāli 5000 posmos, 1. līmeņa programmas atsvaidzināšanas cikls: 8ms.
l PLC programmas saziņas lejupielāde
l Atbalsta PLC brīdinājumu un PLC trauksmi
l Atbalsta daudzas PLC programmas (maksimums 16), var izvēlēties pašreizējo PLC programmu
l Pamata ieeja / izeja: ieeja 40 punkti / izlaide 32 punktos
Cilvēka un mašīnas saskarne: 4 asu virpu kontrolieris (pagriešanas regulators) ar PLC
l 7,4 "liela ekrāna LCD, izšķirtspēja ir 234 × 480
l Displejs ķīniešu, angļu, spāņu vai krievu valodā utt
l Displejs apstrādes ceļā, un tas var reāllaika palielināt un samazināt, tulkošanas un ritināšanas atslēga.
l Reāllaika pulkstenis
Darbības vadība: 4 asu virpu kontrolieris (pagriešanas kontrolieris) ar PLC
l Darbības režīms: rediģēt, automātiski, MDI, mašīnas nulles atgriešana, MPG / viena soli, manuāla un DNC.
l Vairāklīmeņu pārvaldības pārvaldes iestāde
l Trauksmes ieraksts
Rediģēšanas programma: 4 asu virpu kontrolieris (pagrieziena regulators) ar PLC
l Programmas kapacitāte: 40 miljoni, 10 000 programmas (ieskaitot apakšprogrammas, makro programmas)
l Rediģēšanas funkcija: programmu / bloku / rakstzīmju izpēte, pārrakstīšana un dzēšana
l Programmas formāts: ISO kods, makro komandu programmēšanas atbalsts teikuma tipā
l Zvanīšanas programma: tā atbalsta makro programmu ar parametru, apakšprogrammu ligzdā 4 slāņi
Komunikācijas funkcija: 4 asu virpu kontrolieris (pagriešanas regulators) ar PLC
l RS232: daļējas programmas un parametru uc faili var tikt nosūtīti divvirzienu DNC reāllaika apstrādē, atbalsta PLC programmā, sistēmas programmatūras jaunināšanas seriālie porti.
l USB: faila darbība, failu apstrāde, PLC atbalsta atbalsts, sistēmas programmatūras jaunināšana flash diskā.
Drošības funkcija: 4 asu virpu kontrolieris (pagrieziena regulators) ar PLC
l Ārkārtas apstāšanās
l Aparatūras ceļojumu ierobežojums
l Programmatūras ceļojumu ierobežojums
l Datu atjaunošana un atgūšana
Izmēri: 4 asu virpu kontrolieris (pagriešanas regulators) ar PLC
G / M kods
kods | Funkcija | kods | funkcija |
G00 | Ātra traversa (pozicionēšana) | G50 | Flota koordinātas iestatījums |
G01 | Lineāra interpolācija | G54-G59 | Iestatiet sagataves koordinātu |
G02 | Pulksteņrādītāja interpolācija | G65 | Makro izsaukšana (nav modāla) |
G03 | Apgriezta interpolācija pret pulksteņa rādītāja kustības virzienu | G71 | Aksiālais rūdīšanas cikls |
G04 | Pauze / orientācija | G72 | Radiālais rūdīšanas cikls |
G17 | Lidmašīnu izvēle | G73 | Slēgts griešanas cikls |
G18 | Lidmašīnu izvēle | G70 | Apdares griešanas cikls |
G19 | Lidmašīnu izvēle | G74 | Aksiālais rievu cikls |
G10 | Datu ievades dati ir pieejami | G75 | Radiālais rūdīšanas cikls |
G11 | Datu ievades atcelšana | G76 | Vairāku vītņu griešana |
G20 | Inch unit | G80 | Stingrs pieskaršanās statuss tiek atcelts |
G21 | Metriskā ievade | G84 | Aksiāla stingra pieskaršanās |
G28 | Atgriezties mājas stāvoklī | G88 | Radiāls stingrs pieskaršanās |
G30 | Atgriezieties mašīnā 2,3,4 ref.point | G90 | Aksiālais griešanas cikls |
G31 | Izlaist funkciju | G92 | Threading cikls |
G32 | Pastāvīga piķa vītne | G94 | Radiālais griešanas cikls |
G33 | Z asis pieskaršanās cikls | G96 | Pastāvīga ātruma griešana |
G34 | Mainīgais piķa vītne | G97 | Pastāvīga ātruma griešana atceļ |
G40 | Atcelt instrumenta deguna rādiusa kompensāciju | G98 | Padeve minūtē |
G41 | Kreisais instrumenta deguna rādiusa kompensācija | G99 | Padeve par revolūciju |
G42 | Labais instrumenta deguna rādiusa kompensācija |
Produkta serviss: 4 asu virpu kontrolieris (pagrieziena kontrolleris) ar PLC
ECON nodrošina tehnisko apkalpošanu no sākuma līdz beigām un piedāvās vienu gadu garantiju. Jebkura problēma, var sūtīt e-pastu mūsu tehniskajam inženierim un pārdošanai, vai tieši tērzēt mūsu mājas lapā.
Maksājums un piegāde: 4 asu virpu kontrolieris (pagrieziena kontrolleris) ar PLC
ECON atbalsta maksājumus T / T, Paypal, Western Union. Mēs varam organizēt eksprespārvadājumu, gaisa un jūras pārvadājumus, mums ir profesionāla komanda, kas nodarbojas ar loģistiku.
