Produkta īpašības
●Jauna 32 bitu DSP tehnoloģija
●Zema vibrācija, zems trokšņa līmenis, vienmērīga darbība
●Automātiskā parametru ieslēgšanas iestatīšanas funkcija
● Mainīga strāvas kontrole ievērojami samazina motora siltuma veidošanos.
●Automātiska strāvas samazināšana uz pusi miera stāvoklī
●Var vadīt 4,6,8-vadu vilkšanas fāzes pakāpju motoru
●Viena gala signāla ieejas fotoelektriskā izolācija (kreisā robeža, aizmugurējā nulle, labā robeža)
●Standarta modeļa BUS RS485 kopnes protokols
●Pašreizējais iestatījums ir ērts, un to var izvēlēties no 0.1-2.2 A
●Adrešu zvani ir iestatīti uz 1-16
●Tam ir pārsprieguma, zemsprieguma un pārmērīgas strāvas aizsardzības funkcijas
Produkta parametri
|
Eskaidrojums |
IRO42 |
|||
|
|
Minimālā vērtība |
Tipiskā vērtība |
Maksimālā vērtība |
Vienība |
|
Nepārtraukta izejas strāva |
0.1 |
- |
2.2 |
A |
|
Barošanas spriegums (DC) |
12 |
24 |
32 |
Vdc |
|
Vadības signāla ieejas strāva |
6 |
10 |
16 |
mA |
|
Vadības signāla ieejas spriegums |
- |
5 |
- |
Vdc |
|
Pārsprieguma punkts |
35 |
36 |
37 |
Vdc |
|
Soļu biežums |
1 |
- |
1000 |
KHz |
|
Izolācijas pretestība |
100 |
|
|
MΩ |
Produkta izmērs
Produktu apakšnodaļas iestatījums
|
Apakšnodaļas iestatījums |
||||
|
Impulss/Rev |
S1 |
S2 |
S3 |
S4 |
|
Noklusējums |
ieslēgts |
ieslēgts |
ieslēgts |
ieslēgts |
|
800 |
izslēgts |
ieslēgts |
ieslēgts |
ieslēgts |
|
1600 |
ieslēgts |
izslēgts |
ieslēgts |
ieslēgts |
|
3200 |
izslēgts |
izslēgts |
ieslēgts |
ieslēgts |
|
6400 |
ieslēgts |
ieslēgts |
izslēgts |
ieslēgts |
|
12800 |
izslēgts |
ieslēgts |
izslēgts |
ieslēgts |
|
25600 |
ieslēgts |
izslēgts |
izslēgts |
ieslēgts |
|
51200 |
izslēgts |
izslēgts |
izslēgts |
ieslēgts |
|
1000 |
ieslēgts |
ieslēgts |
ieslēgts |
izslēgts |
|
2000 |
izslēgts |
ieslēgts |
ieslēgts |
izslēgts |
|
4000 |
ieslēgts |
izslēgts |
ieslēgts |
izslēgts |
|
5000 |
izslēgts |
izslēgts |
ieslēgts |
izslēgts |
|
8000 |
ieslēgts |
ieslēgts |
izslēgts |
izslēgts |
|
10000 |
izslēgts |
ieslēgts |
izslēgts |
izslēgts |
|
20000 |
ieslēgts |
izslēgts |
izslēgts |
izslēgts |
|
40000 |
izslēgts |
izslēgts |
izslēgts |
izslēgts |
Piezīme: Šis ir draiveris pēc motora izmēra, jo mēs varam izvēlēties dažādu griezes momenta nema17 servomotoru, ko viegli uzstādīt draiverim, tāpēc mēs izveidosim pilnu zīmējumu, pamatojoties uz dažādu motoru. Un tālāk mēs sniedzam, piemēram, divus modeļus.

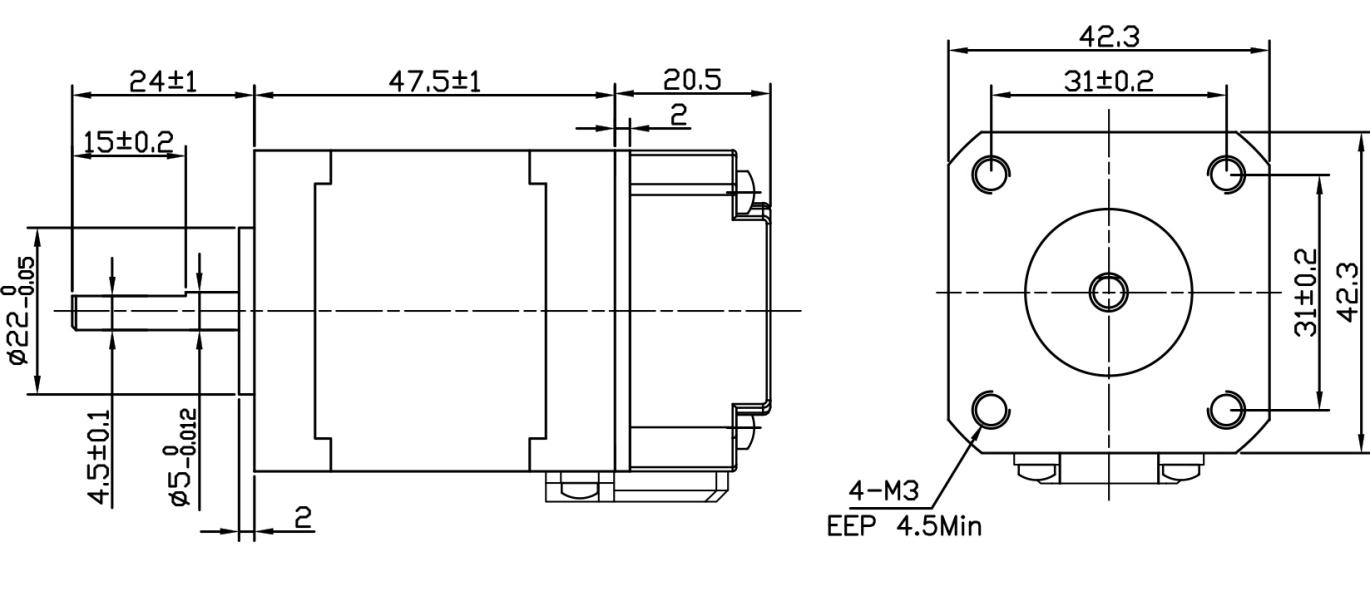

IRO42-04 piedziņas motora specifikācijas un motora griezes momenta-frekvences raksturlīkne
IRO42-08 piedziņas motora specifikācijas un motora griezes momenta-frekvences raksturlīkne
