Produkta īpašības
1. Jauna 32-bitu divkodolu tehnoloģija
2. Īpaši zems vibrācijas troksnis
3. Iekšējā augsta apakšnodaļa
4. Automātiski identificējiet motora parametrus, kad tas ir ieslēgts
5. Advanced vektora vadības tehnoloģija ievērojami samazina motora sildīšanu
6. Strāvu samaziniet uz pusi, kad tā ir statiska
7.Can vadīt 4 gab viegli servo motoru
8.Optiski izolēta diferenciālā signāla ieeja
9. Impulsu reakcija Frekvence līdz 500 KHz (noklusējuma 200 KHz)
10.Vektoru mainīgās strāvas vadības tehnoloģija, var iestatīt 0.1~8.0A
11. Apakšnodaļas iestatījumu diapazons ir 200 ~ 51200
12. Signāla interfeisa līmenis ir savietojams ar 5V un 24V, nav nepieciešams seriālā ierobežojuma rezistors
13.Aizsardzība no pārsprieguma, zemsprieguma un pārsprieguma
Produkta parametri
|
Elektriskās specifikācijas |
||||
|
Parametri |
EK508-D |
|||
|
Min |
Tipiski |
Maks |
Vienība |
|
|
Izejas strāva[PK] |
0.5 |
- |
8.0 |
A |
|
Barošanas spriegums |
24 |
36 |
50 |
Vdc |
|
Vadības signāla ieejas strāva |
6 |
10 |
16 |
mA |
|
Vadības signāla saskarnes līmenis |
5 |
5 |
24 |
Vdc |
|
Ieejas signāls Minimālais impulsa platums |
5 |
|
200 |
mums |
|
Soli pulsa frekvence |
0 |
- |
- |
KHz |
|
Izolācijas pretestība |
100 |
- |
- |
MΩ |
|
Pārsprieguma aizsardzība Spriegums |
63 |
- |
- |
Vdc |

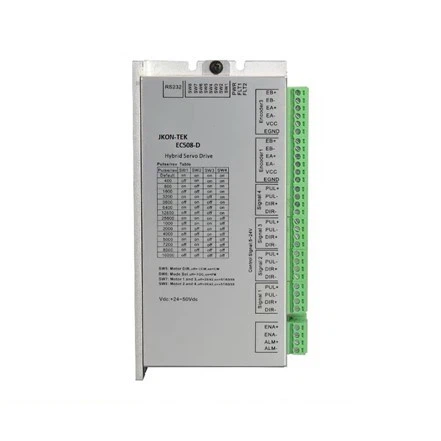

Produkta diagramma
Produktu apakšnodaļas iestatījums
|
Pulss/Revolūcija |
SW1 |
SW2 |
SW3 |
SW4 |
|
200 |
IESLĒGTS |
IESLĒGTS |
IESLĒGTS |
IESLĒGTS |
|
400 |
IZSLĒGTS |
IESLĒGTS |
IESLĒGTS |
IESLĒGTS |
|
800 |
IESLĒGTS |
IZSLĒGTS |
IESLĒGTS |
IESLĒGTS |
|
1600 |
IZSLĒGTS |
IZSLĒGTS |
IESLĒGTS |
IESLĒGTS |
|
3200 |
IESLĒGTS |
IESLĒGTS |
IZSLĒGTS |
IESLĒGTS |
|
6400 |
IESLĒGTS |
IZSLĒGTS |
IZSLĒGTS |
IESLĒGTS |
|
12800 |
IZSLĒGTS |
IZSLĒGTS |
IZSLĒGTS |
IESLĒGTS |
|
25600 |
IESLĒGTS |
IESLĒGTS |
IESLĒGTS |
IZSLĒGTS |
|
1000 |
IZSLĒGTS |
IESLĒGTS |
IESLĒGTS |
IZSLĒGTS |
|
2000 |
IESLĒGTS |
IZSLĒGTS |
IESLĒGTS |
IZSLĒGTS |
|
4000 |
IZSLĒGTS |
IZSLĒGTS |
IESLĒGTS |
IZSLĒGTS |
|
5000 |
IESLĒGTS |
IESLĒGTS |
IZSLĒGTS |
IZSLĒGTS |
|
7200 |
IZSLĒGTS |
IESLĒGTS |
IZSLĒGTS |
IZSLĒGTS |
|
8000 |
IESLĒGTS |
IZSLĒGTS |
IZSLĒGTS |
IZSLĒGTS |
|
10000 |
IZSLĒGTS |
IZSLĒGTS |
IZSLĒGTS |
IZSLĒGTS |
Produkta funkciju iestatījums
|
Funkciju iestatīšana |
||
|
Motora sākotnējā virziena iestatīšana |
||
|
Virziens |
SW5 |
Piezīme |
|
CCW |
IZSLĒGTS |
Pretpulksteņrādītājvirzienā |
|
CW |
IESLĒGTS |
Pulksteņrādītāja virzienā |
|
Vadības režīma iestatījums |
||
|
Vadības režīms |
SW6 |
Piezīme |
|
FOC |
IZSLĒGTS |
Slēgtas cilpas vektora vadība (lodveida skrūves pagriešana) |
|
PM |
IESLĒGTS |
Jaudas leņķa slēgtas cilpas vadība (siksnas pagriešana) |
|
Slēgtas cilpas stepper Motora iestatījums |
||
|
Motors |
MOTORS1/MOTOR3 |
MOTORS2/MOTOR4 |
|
28/42 |
SW7: IZSL |
SW8: OFF |
|
57/60/86 |
SW7: IESL |
SW8: IESL |
Produkta izmēri (VIENĪBA: mm)
